[文/不雅察者网心智不雅察所]

“韬定律”正在半导体圈内炸响。

一份来自华尔街的研报，用了“DeepSeekmoment”这个词。

发出这句惊羡的是Bernstein的分析师。在看完华为于ISCAS2026上公布的“τ定律”后，他们写下了一个在半导体说合报告中一丝出现的评价：这是另一个DeepSeek时刻。阿谁让全球AI圈再行凝视中国更正速率的DeepSeek，如今在芯片底层工夫上，有了一个“同业者”。

畴前几年，外界对华为半导体业务的瓦解大多停留在“还能出货”和“良率爬坡”之间扭捏。但这一次，华为“芯片女王”何庭波亲身站到了台前，抛出的是一个足以让产业链再行念念考标的的主张，它不仅仅在讲华为还能作念芯片，而是在讲，在摩尔定律依然难觉得继，EUV又拿不到的窘境下，华为的新念念路新洞见。

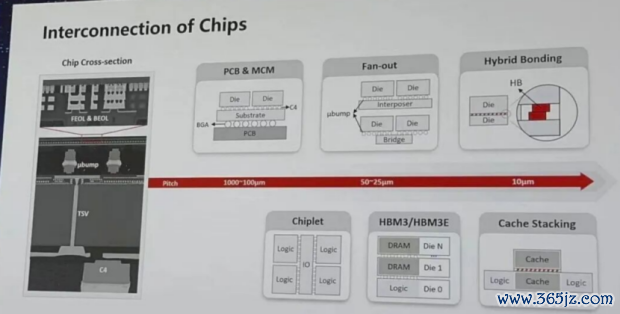

此主张抛出之后，业界有关指摘依然有好多，尤其是不少资深的半导体产业众人和从业者暗意该定律之下的“3DIC堆叠”，“Chiplet互联”，“夹杂键合”等问题业界依然商榷好多，尤其是和先进封装的话语体系重合（如下图），是新瓶装旧酒吗？

拍摄于何庭波演讲现场

“韬定律”待可发覆之处也许是“时候”这个重要词。换言之，比拟之前的诸多半导体定律，“韬定律”第一次把时候这个维度升级到了一个很高的位置。

芯片行业的竞争，几十年来皆围绕一个重要词伸开：空间。

从微米到纳米，从平面到FinFET，通盘东说念主皆在作念归拢件事——把器件塞得更密，把线宽画得更细。这是摩尔定律的底层逻辑，亦然台积电、三星、英特尔之间武备竞赛的主轴。

但这条主轴在畴前几年依然彰着偏转。7nm之后，每一代新节点的老本飙升，而性能耕种的弧线却越来越平。更致命的是，关于华为这么的公司，即便状态承受上流老本，也无法得到起始进的开导。空间上的放松，被物理和政事两说念墙同期堵住了。

于是，何庭波团队漠视了一种透彻不同的念念路。

既然空间上走欠亨，那就转向时候。他们漠视的τ，是一个邻接从晶体管开关到数据中心反映的统一时候常数。把芯片从“面积竞赛”切换到“延伸竞赛”。主义不再是单元面积里塞进几许晶体管，而是一个信号从A点到B点、从谋划到存储、从一颗芯片到另一颗芯片，到底要花几许时候。

这个视角转变，听起来像是学术上的再行界说，但在工程上，它意味着对PPAC（Performance、Power、Area、Cost，即能效、功耗、面积和老本）的颐养进一步传说。

畴前全球老练的PPAC各自独处优化，终末用制程节点来均衡。但如若用τ的透镜去看，这四件事骨子上皆不错换算成时候老本。

性能是谋划时候，功耗是能量转变的时候老本，面积决定了信号传输的物理时候，而老本，则是研发和制造的恭候时候。当你在流片之前就能估算出一颗芯片在系统里的“时候账”，好多传统的弃取逻辑就不成立了。

这恰是华为想作念的事。

如若τ定律只停留在纸上，它最多仅仅一篇漂亮的论文。但何庭波的团队在畴前六年里量产了381款芯片，这个数字自己等于最有劝服力的注脚。

他们用来考据τ定律的中枢工夫，叫LogicFolding，逻辑折叠。

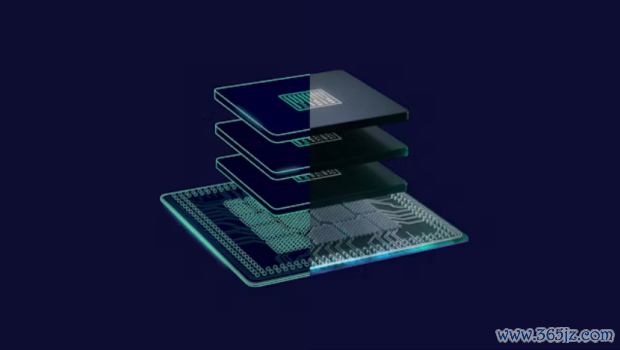

LogicFolding把组合逻辑和时序逻辑这些蓝本平铺的电路，垂直拆分到不同的有源层上，通过亚2微米间距的夹杂键合，把高下两层晶圆凯旋连起来。从电路蓄意师的视角看，两层有源层就像一层一样，单元跨晶圆散布，尽头于多了一层金属线。

效劳是凯旋的。信号旅途大幅质问，寄生RC质问，时钟偏私收紧。麒麟9030到麒麟2026这一代，晶体管密度从155MTr/mm²跳到238MTr/mm²，耕种幅度在畴前需要三个制程节点才能完成。功耗效劳提高了41%，SRAM责任频率耕种了40%以上。

这些数字背后，是一个颠倒朴素的物理直观：信号跑得越短，时候就越短。

而要实现这些，重要不在蓄意自己，而在封装。华为的夹杂键合间距作念到了1.5微米，瞄准精度低于0.5微米，TSV的重要尺寸和KeepOutZone皆压到了1.5微米以下。这些参数放在全球先进封装的坐标系里，依然凯旋对标台积电的SoIC。

这意味着，华为在莫得EUV的情况下，用封装工夫部分替代了制程缩微的功能。它不是在作念更小的晶体管，而是在作念更贤慧的勾通。

把时候动作统一度量，带来的一个四百四病，是产业链合作形势的改变。

传统的芯片蓄意经由是串行的。前端蓄意、物理实现、封装、系统集成，各作念各的，斗球2026世界杯赛事直播交代时靠循序文档和裕量来兜底。但τ定律条款从晶体管到数据中心全栈协同优化，这就意味着，蓄意弗成再是串行的。

笔者不由容许想，前不久硅芯科技首创东说念主赵毅在复旦学友会主持的先进封装EDA论坛上的阿谁中枢问题。

他说，先进封装时期最大的痛点是“信息孤岛”。

作念Die的不明晰封装的褪色，作念封装的不了解系统的需求，作念系统的不懂工艺的细节。各沉着我方的器具链里优化，终末拼在一齐，多数的时候和性能就耗在了接口和裕量上。

他漠视的“EDAPlus”新范式，骨子上等于在复兴这个问题。传统的EDA器具是为2D单芯片蓄意的，布局布线、仿真、考据，皆是基于平面假定。但到了3D堆叠、异质集成的时期，底层算法必须重写。

比如，在硅转接板上惟有4到6层布线资源，没办法像芯片里面那样一层信号一层地糟践成立。布线引擎必须同期惩处高速差分信号和大规模供电网罗，何况莫得Buffer不错插。再比如，跨层串扰在微米级的间距下颠倒严重，传统2D路由算法根底无法应付。

这些工夫细节听起来无聊，但它们指向一个共同的论断：在τ定律的框架下，蓄意器具必须从“过后考据”形成“事先展望”。

赵毅把这个过程称为“左移”。蓄意中的问题越早被发现，后期返工的时候老本就越低。这在职何工程领域皆不是新主张，但在芯片行业，永久以来受限于器具和工艺的割裂，左移一直是个生机。

目下，τ定律提供了一套统一的度量言语。工艺东说念主员、电路蓄意师、架构师不错围绕归拢个τ值来商榷问题。你在这一层省下的时候，能否传导到系统层，是有明确公式不错算的。

这也评释了为什么华为的论文里反复强调的，不仅仅工夫阶梯图，更是一种组织合作的条约。

固然，这条路远未到不错乐不雅的进度。

τ定律在表面上成立，在局部考据中也有用，但要真高洁规模铺开，有三说念坎必须跨畴前。

第一说念是热。把多层逻辑堆叠在一齐，晶体管密度上去了，单元体积的功耗密度也随之飙升。而散热在三维结构里比平面结构繁难多。后头供电、集成电压一样器、液冷，这些皆不是进修决策。华为在论文中提到的3DFolding，骨子上等于把供电和I/O从边际挪到名义，以N²的形势而不是N的形势缩微。但这是表面，工程上还远未进修。

第二说念是良率和老本。夹杂键合的瞄准精度条款极高，TSV的引入会带来新的失效情势。华为给出的数据是失效劳低于100ppm，成立率99.9%，这依然是寰宇级水平。但这是施行室数据照旧量产数据，能保管多高的月产量，皆是未知数。Bernstein的报告也明确指出，如若老本适度不妥，这将是大规模接管的主要终止。

第三说念，亦然最根底的一说念，是器具链的缺失。

赵毅在演讲中说得颠倒直白：今天的EDA行业，还莫得一套原生的、援助从单元粒度进行跨晶圆分割、统一布局、协同期序抑止的器具。现存的器具皆是2D时期长出来的，即便打上3D的补丁，底层逻辑仍然是平面的。

华为不错我方写里面器具，但通盘行业的生态要转向τ优化的范式，需要的不仅仅一两家公司的死力。需要新的圭臬、新的基准测试集、新的签核经由。这些皆不是一年两年能完成的。

何庭波在论文的收尾部分有益列出了“绽放性挑战”，这在学术论文中并不常见。她提到晶圆间工艺偏差、垂直互连支拨、能量伴侣、τ剖面基准——每一件事皆指向一个事实：这照旧一场早期探索。

结语

回到Bernstein证券的阿谁判断：另一个DeepSeek时刻。

“韬定律”用封装和系统级优化，部分绕过了制程顽固。它用时候动作统一度量，重构了PPAC的弃取逻辑。它迫使产业链再行念念考，到底什么才是真是的越过——是每年皆在追赶更小的数字，照旧在同样的工艺节点上，把时候压缩到极致。

华为在论文中给出了几个具体的主义：CPU中枢频率2029年冲突4GHz，麒麟SoC效劳三到五年翻倍，AI硬件集成度到2035年增长100倍以上。这些数字能弗成实现，取决于好多身分。但比数字更弥留的是，他们第一次为中国半导体产业提供了一条不依赖EUV的、可量化的、随机候刻度的阶梯图。

关于投资者来说，这份阶梯图意味着什么？Bernstein把票投给了中芯海外、朔方华创和拓荆科技。逻辑很凯旋：如若要实现τ定律，先进的逻辑代工和封装制造是基础，刻蚀和千里积开导是刚需，而夹杂键合器具更是中枢中的中枢。

但岂论如何，一个更大的图景依然领略。

畴前几十年，半导体产业的越过被摩尔定律框定在“缩微”这条单行说念上。谁能在更小的面积上塞进更多的晶体管，谁等于赢家。台积电赢了，英特尔输了，AMD靠Chiplet翻盘——这些故事的中枢皆是“空间竞争”。

目下，华为在尝试开出第二条路。不是烧毁缩微，而是把“时候”耕种到与“空间”同等弥留的位置，致使更高。这条路能弗成走通，还莫得定论。但它至少提供了一个新的锚点。
